智能制造必備：海康讀碼器工業通信協議配置全攻略

在智能制造與工業4.0浪潮中，設備間的無縫通信已成為提升生產效率的關鍵。海康讀碼器以其卓越的識別性能與穩定的工業適配能力，成為眾多自動化產線的首選。然而，如何通過精準的工業協議配置，讓讀碼器與PLC、機器人、MES等系統高效互聯，始終是許多工程師面臨的挑戰。

本文將為您提供一份詳實的海康讀碼器工業協議配置指南，助您快速打通設備通信鏈路，實現數據流暢傳輸，真正釋放自動化產線的潛能。

一、為何工業協議配置如此重要？

工業協議是設備之間溝通的“語言”。正確的協議配置能夠：

確保數據實時、準確傳輸
降低系統延遲，提升響應速度
減少通信錯誤與生產中斷
實現多品牌設備的無縫集成

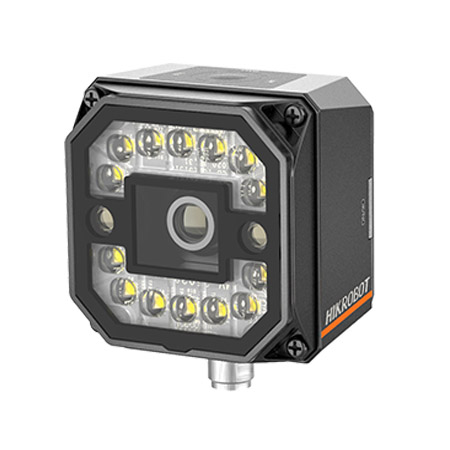

海康ID3000系列緊湊型固定式工業讀碼器

海康ID3000系列緊湊型固定式 工業讀碼器

工業協議：智能產線的“通信生命線”

在工業生產場景中，讀碼器并非孤立存在，它需要與PLC、機器人、MES系統等設備實時交互數據，而工業協議就是它們之間的“通信生命線”。無論是產品條碼的實時上傳、產線節拍的精準同步，還是設備狀態的動態監控，都離不開穩定、高效的協議支撐。

現實中，很多企業面臨這樣的痛點：新購讀碼器無法適配老舊PLC，導致設備閑置；高速產線因協議響應滯后，出現條碼漏讀、數據延遲，影響產能；多設備協同場景下，協議沖突引發數據錯亂，增加質量管控難度。而海康讀碼器從根源上解決這些問題，全面兼容Profinet、EtherNet/IP?、Modbus TCP/RTU、MELSEC/SLMP等主流工業協議，覆蓋95%以上工業場景的通信需求，實現“即配即用”的靈活適配。

海康讀碼器協議配置核心邏輯：從“適配”到“最優”

良好的工業協議配置，不僅要實現設備“連通”，更要達成“高效協同”。海康讀碼器基于千萬級工業場景的實踐經驗，總結出“場景匹配-參數精調-穩定驗證”的核心配置邏輯，即使是新手工程師，也能快速完成專業級配置。

核心一步：場景化協議選型，精準匹配需求

協議沒有“最優解”，只有“最適配”。海康讀碼器支持多協議自由切換，可根據產線速度、設備類型、數據需求三大核心維度精準選型：

高速產線場景（如3C電子高速組裝線，節拍＞200件/分鐘）：優先選擇Profinet或EtherNet/IP?協議，傳輸延遲低至5ms，完美匹配海康讀碼器40碼/秒的高速解碼能力，確保數據無延遲同步；
通用制造場景（如機械加工、倉儲物流）：Modbus TCP協議是性價比之選，配置簡單、兼容性強，可快速實現讀碼器與MES系統的數據對接，完成產品追溯；
老舊設備改造場景（如使用串口PLC的傳統產線）：選用Modbus RTU協議，通過RS-232/485接口直接適配，無需額外添加轉換模塊，降低改造成本；
多品牌設備協同場景（如同時接入三菱、西門子PLC）：海康讀碼器支持MELSEC/SLMP、S7協議等專屬協議，無需協議轉換，直接實現跨品牌設備無縫通信。

關鍵環節：參數精調，筑牢穩定根基

協議選型完成后，精準的參數設置是確保通信穩定的關鍵。海康讀碼器提供可視化配置工具（MV-IDConfigTool），全程引導參數設置，核心關注以下要點：

網絡參數對齊：確保讀碼器與交互設備（如PLC）處于同一局域網，設置靜態IP地址、子網掩碼和網關，避免DHCP動態分配導致的地址沖突；對于以太網協議，建議開啟“心跳檢測”功能，當通信中斷時可快速報警并自動重連。

數據交互規則設定：明確數據傳輸格式（ASCII/Hex）、字節序（大端/小端）及存儲地址。以Modbus TCP為例，可將讀碼結果存儲至0x0001-0x0050寄存器地址，PLC通過讀取對應寄存器即可獲取條碼數據；同時可設置“觸發方式”（如PLC指令觸發、電平觸發），適配不同產線的控制邏輯。

異常防護設置：開啟超時重傳（建議重試次數3次）、數據校驗（如CRC校驗）功能，應對工業現場的電磁干擾、網絡波動等問題；針對長條碼場景，可開啟“數據分段傳輸”，避免因數據過長導致傳輸失敗。

收尾驗證：3大測試維度，確保萬無一失

配置完成后，通過以下3項測試可全面驗證通信穩定性，避免上線后出現故障：

功能驗證：觸發讀碼器完成掃碼，檢查PLC或MES系統是否能準確接收條碼數據，無亂碼、無缺失；
壓力測試：模擬產線峰值負荷，連續運行2小時掃碼測試，記錄數據傳輸成功率（需≥99.9%）和平均響應時間（建議＜10ms）；
異常測試：模擬網絡中斷、設備斷電等突發情況，驗證讀碼器的自動重連能力和數據緩存功能（海康讀碼器支持離線緩存1000條數據，網絡恢復后自動補傳）。

差異化優勢：海康讀碼器讓協議配置更簡單、更可靠

相比傳統讀碼器，海康讀碼器在協議配置上的三大差異化優勢，大幅降低實施門檻，提升應用價值：

一是“全協議覆蓋+專屬適配”：不僅支持主流工業協議，還針對西門子、三菱、歐姆龍等主流PLC品牌提供專屬適配方案，配置參數一鍵導入，無需手動調試；

二是“可視化配置+智能指引”：MV-IDConfigTool工具提供圖形化界面，協議配置步驟清晰標注，內置故障診斷模塊，可自動識別參數錯誤、通信異常等問題，并給出解決方案；

三是“工業級穩定性+全場景適配”：讀碼器采用工業級防護設計（IP67防塵防水），支持-30℃~60℃寬溫工作環境，協議通信在復雜工業場景下仍能保持穩定，適配汽車、新能源、醫藥、食品等多行業嚴苛需求。

廣州艾韋迅科技是海康威視HIKVISION旗下的海康機器人HikRobot海康智能讀碼器/工業相機華南最高級別代理商，供應海康掃描槍ID2000、ID3000、ID5000、ID6000等系列全部型號，海康威視HIKVISION讀碼器同時為為電子、物流、FPD顯示屏、半導體、汽車制造等領域提供專業機器視覺解決方案，海康工業讀碼器助力用戶快速準確實現工業自動化。
